Controlador ATS Deep Sea DSE334 | Transferencia Automática

Descripción y especificaciones

Controlador ATS Deep Sea Electronics DSE334 para sistemas de transferencia automática entre dos fuentes de alimentación.

El DSE334 supervisa la tensión y la frecuencia de dos fuentes, denominadas S1 y S2. Si S1 falla, puede emitir una orden de arranque a S2; cuando S2 está disponible y dentro de los límites configurados, el módulo controla el dispositivo de transferencia para cambiar la carga. Cuando S1 vuelve a condiciones aceptables, ordena el retorno de carga y la parada de S2.

Aplicaciones y configuración

• Configuración de S1 y S2 como red comercial o generador, según la topología del sistema.

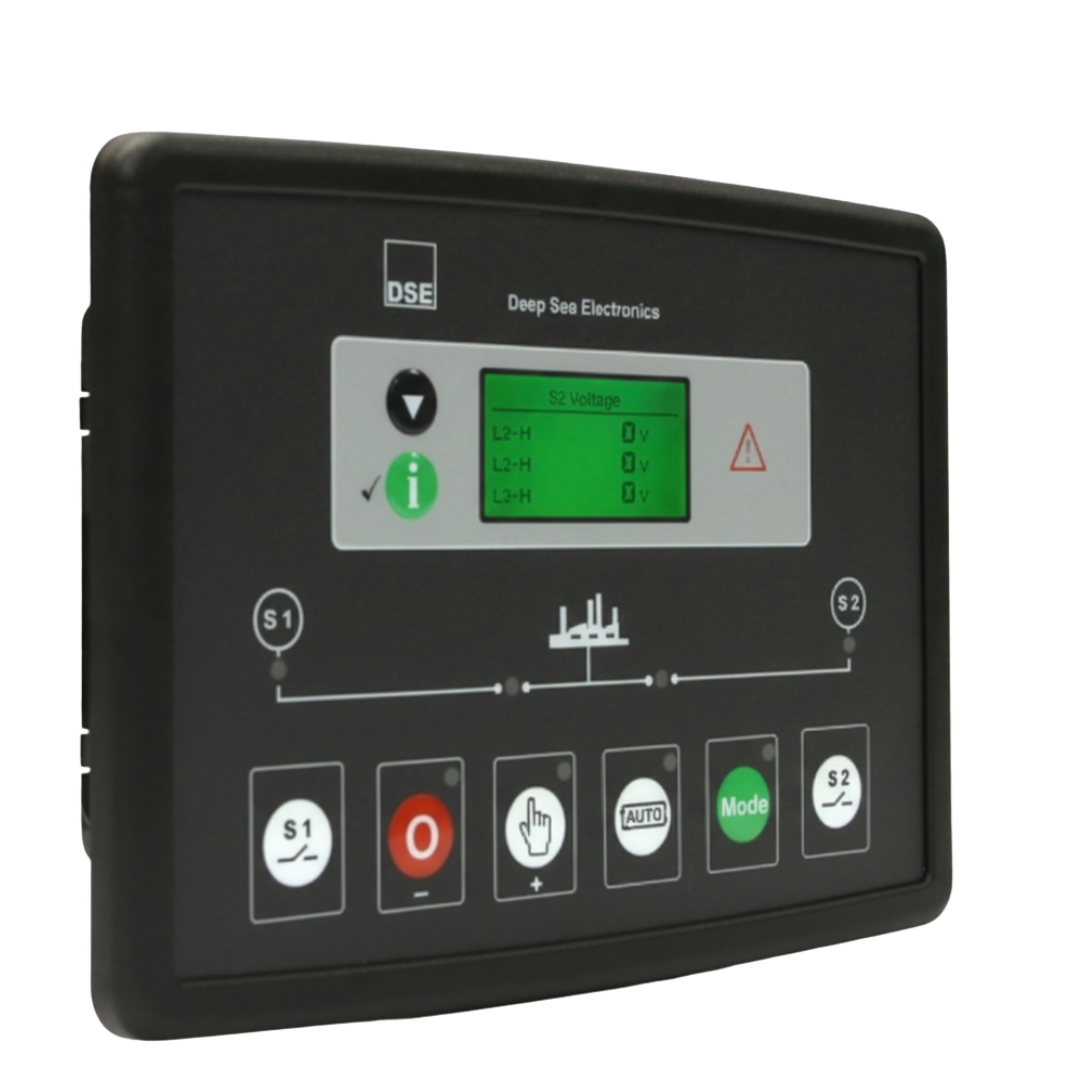

• Pantalla LCD retroiluminada de 4 líneas e indicadores LED de estado.
• Configuración mediante DSE Configuration Suite y edición seleccionada desde el panel frontal.
• Temporizadores configurables para la secuencia de transferencia.
• Función Check Sync documentada por el fabricante.

Especificaciones principales

• Modelo: DSE334
• Alimentación DC: 8 a 35 VDC continua.
• Rango de tensión S1/S2: 15 a 333 VAC fase-neutro.
• Rango de frecuencia: 3.5 a 75 Hz.
• Entradas configurables: 10.
• Salidas configurables: 5.
• Registro de eventos: 10 eventos.
• Dimensiones según hoja de datos: 215 × 158 × 42 mm.
• Corte de panel: 182 × 137 mm.
• Temperatura de operación: -30 °C a +70 °C.
• Protección frontal: IP65 cuando se instala en el panel con la junta de sellado opcional indicada por el fabricante.

Salidas documentadas

• Salida A, S1: normalmente cerrada, libre de potencial, 8 A a 250 VAC.
• Salida B, S2: normalmente abierta, libre de potencial, 8 A a 250 VAC.
• Salida C, Start and Run: normalmente cerrada, libre de potencial, 8 A a 35 VDC.
• Salidas D y E: contactos libres de potencial según la configuración indicada en la hoja de datos.

Antes de comprar

Confirma la topología de las dos fuentes, tensión, frecuencia, número de fases, lógica de transferencia, dispositivo de conmutación externo, entradas y salidas requeridas, dimensiones del panel y programación existente.

Importante: el DSE334 es el controlador del sistema ATS; no es el dispositivo de potencia completo. La conmutación de la carga depende del mecanismo externo de transferencia correctamente seleccionado e instalado.
